UV喷墨色浆的分散稳定性对成品UV油墨的质量有着密切联系，色浆分散稳定能够保证油墨体系分散细致均匀，进而直接影响喷墨的各项性能。因此色浆分散稳定性是UV喷墨优势的基础保障，而分散剂、研磨时间、储存时间对UV喷墨色浆分散稳定性具有重大影响，由于赛诺锆珠对色浆的研磨效果比较好，本次采用赛诺锆珠对色浆的研磨时间和平均粒径进行测试。

锆珠研磨时间对UV喷墨色浆稳定性的影响

由图分析可知，分散剂685效果较优，其分散的粒径大小及平均粒径较小，并且在粒径分布上集中于平均粒径的程度也较好，这里以分散剂685作为研究对象，研究研磨时间的影响。

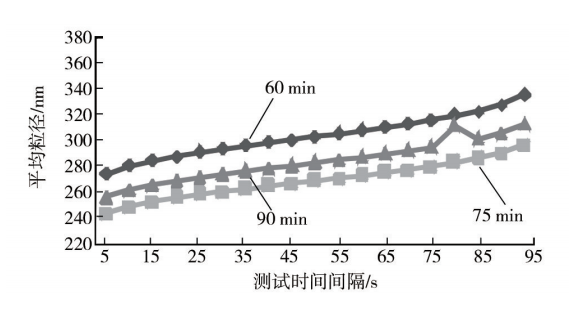

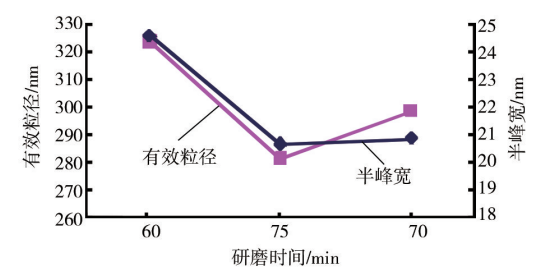

结果见图。由图可知，在实验条件下，分散剂685在研磨时间60，75，90min下的有效粒径分别为324.0，281.7，299.0nm，半峰宽分别为24.6，20.7，20.9nm，从有效粒径可知，氧化锆珠研磨时间为75min时，色浆有效粒径较小，分散效果较佳，随着研磨进行，预聚物逐渐填充色浆粒子分散的间隙，随体系达到均匀分散状态。从粒径分布集中程度看，75min时半峰宽比较小，表明分散粒子的粒径大小集中于平均粒径左右，并且有效粒径和半峰宽具有相似的走向，可见两者存在一定联系。由图可知，随着测量的进行，平均粒径都有增加的趋势，但比较缓慢，并且研磨时间为75min时，平均粒径较小，短时间内随研磨时间增加，粒径减少，一定程度后由于粒径小带来比表面能大，导致粒径大小随粒子聚集而增大。从粒径评价考虑，研磨时间为75min时的粒径分散效果好。所以，该分散剂的最佳研磨时间的75min，即在最佳时间下研磨得到的分散色浆粒径最小。综上在分散剂为685且研磨时间为75min的条件下研磨效果最佳，可得到最佳分散效果。
