QUALITY MANAGEMENT

质量管理



当前位置:

- 测试方式 -

1粒度分布:使用游标卡尺100次

2密度:使用阿基米德原理 (JIS R 1634;1998)
 - 模型 : AG 204(梅特勒-托利多。瑞士)

3堆积密度 : 200cm3. (JIS R 1693-2;1999)

4硬度:维氏硬度。10次。 (JIS Z 2244;2003)
 - 模型 : 430 SVD (威尔逊 Wolpert, USA)

5抗压强度 : 十字头压机 速度 5mm/分钟. 14 次。(JIS R 1608;2003)
 - 模型 : D-004 (DUE 试验机, 韩国)

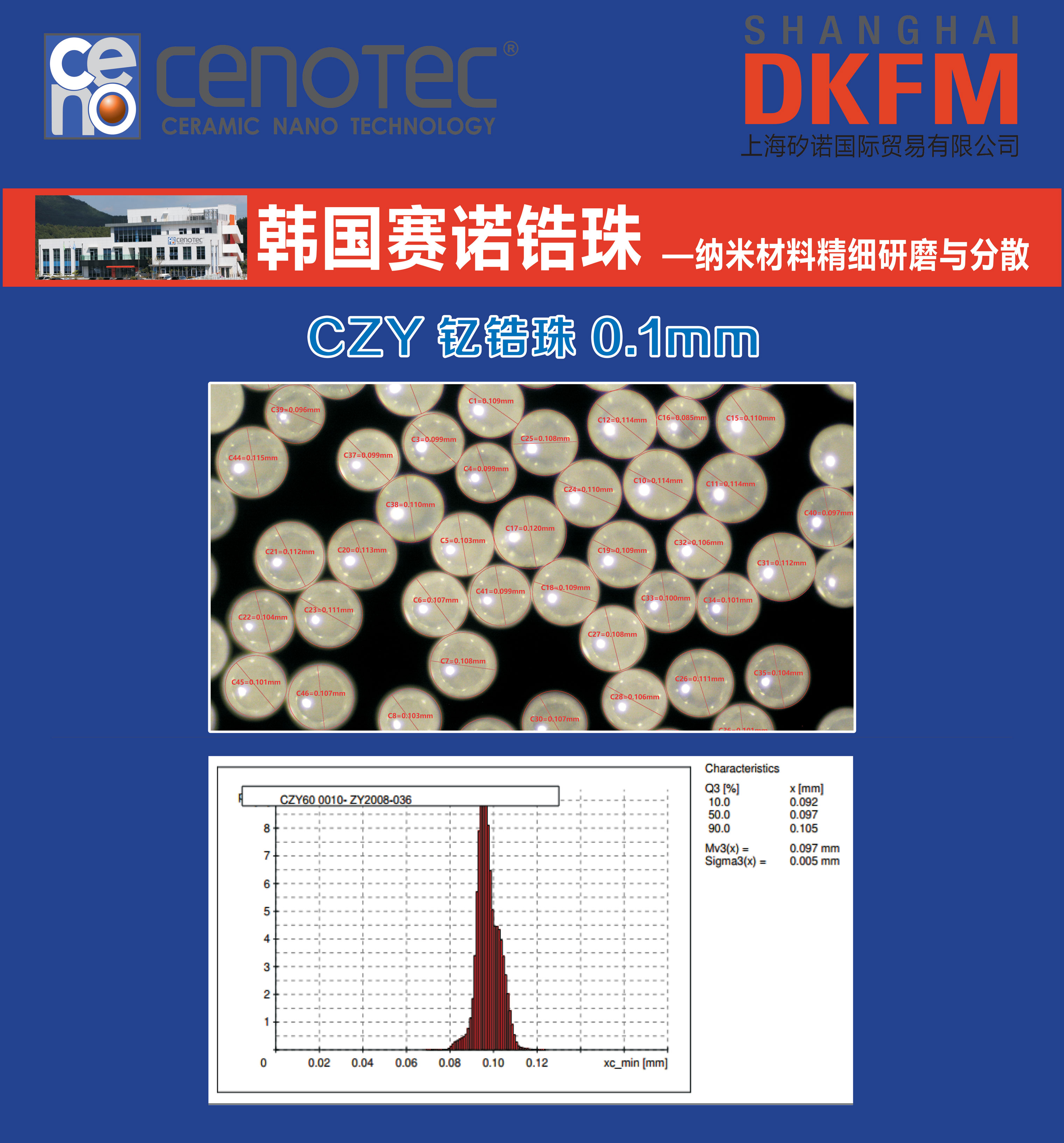

- 粒度分布 -

粒度分布:使用游标卡尺100次
测试方式
 ① 取100个试样。
 ② 测试100个试样的直径。
 ③ 取得平均值和标准值的有效4位数值,画图表。


- 密度 -

- 密度 : 利用阿基米德原理(JIS R 1634;1998)
- 模型 : AG 204(梅特勒-托利多、瑞士)

 因为受液体中的试料同样体积重量的浮力,把从空气中测定重量的试料,放入液体中重新测定重量以后,得出公式,
然后从液体密度(或者比重)中得出密度(或者比重)。
固体密度从以下公式中得出(ρ)。此公式引用自阿基米德原理(流体中的物体从流体中受到物体排除的流体重量相当的浮力)


- ρ : 密度
- Wa : 空气中的试料重量
- Wl : 液体中的试料重量
- ρl : 液体的密度

温度
(°C)
密度 ρ(g/cm³)
乙醇甲醇
100.99970.79780.8009
110.99960.79690.8000
120.99950.79610.7991
130.99940.79530.7982
140.99920.79440.7972
150.99910.79350.7963
160.99890.79270.7954
170.99880.79180.7945
180.99860.79090.7935
190.99840.79010.7926
200.99820.78930.7917
210.99800.78840.7907
220.99780.78760.7898
230.99750.78670.7880
240.99730.78590.7870
250.99710.78510.7870
260.99680.78420.7861
270.99650.78330.7852
280.99620.78240.7842
290.99600.78160.7833
300.99570.78080.7824
310.99530.78000.7814
320.99500.77910.7805
330.99470.77830.7896
340.99440.77740.7886
350.99400.77660.7877


- 堆积密度 -

堆积密度 : 200cm3. (JIS R 1693-2;1999)
- 先确认密度(使用平衡2位数作为重要的图)由以下方法
- 从3次分析中得出平均密度值

所需的测试仪器
体积密度测试仪、平衡(4位),漏斗。1L 量筒

测试方式
① 把1ℓ量筒放在平衡称上面,称的指针设定为“0” 。
② 把漏斗放在1ℓ量筒上面通过漏斗把珠子填满到1ℓ 。
③ 确认量筒的重量

※ 注意:如果漏斗过短或者填充过猛的话,堆积密度可能会低。

- 硬度 -

硬度 : 维氏硬度 10次. (JIS Z 2244;2003)
- 模型 : 430 SVD (威尔逊 Wolpert, USA)

 维氏硬度
136˚斜角度的钻石平方重量 , 放在测试表面凹部分。


- HV : 维氏硬度
- F : 测试负载 (kgf)
- S : 表面积的凹面面积(㎟)
- d : 凹部分的平均对角线距离(㎜)
- θ : 对角线视角 (136˚) , 高压图上没有单位。

- 抗压强度 -

抗压强度 : 十字头压机 速度 5mm/分钟. 14 次. (JIS R 1608;2003)
- 模型 : D-004 (DUE 试验机, 韩国)

 - 使用正规的压缩试验机测试
- 确认平均值和标准偏差,用十字头冲压,然后确认破坏载荷

测试方式
① 取100个样品作为随机样品
② 把样品放在测试机的1um抛光氮化硅框里面 用十字头压机5毫米/分钟的速度冲压,检查负载重量。
③ 检查平均和标准偏差——使用2位数作为重要的图
